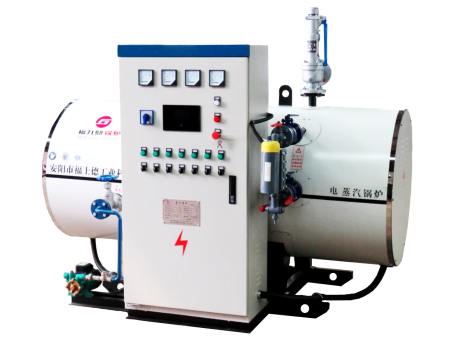

  电蒸汽锅炉电热管位置的布置

  电蒸汽锅炉本体结构布置的重点是电热管位置的布置。国内电蒸汽锅炉厂家常用的电热管布置方式是电热管垂直于锅炉筒体布置,一般选用的U型两相电热管。在电蒸汽锅炉筒体两侧相对错位布置若干个电热管管座,电热管每三支一组,通过法兰或丝扣固定在一个电热管管座。

  这种布置方式有它的优点,只需增加筒体长度和直径就能够很方便地增加布置电热管,电蒸汽锅炉的扩容较方便。而其不足之处主要有以下几点:

  (1)热管管座开孔较大,对筒体强度有较大影响。满足筒体的强度要求,管座之间须留出足够的孔桥,每组电热管之间的距离较大,而在每组电热管内部,电热管距离很近,布置集中,电蒸汽锅炉内部各处受热不均匀,影响水与电热管之间的换热效率。

  (2)对于一组电热管而言,有7个面需密封,密封的难度较大,并且电热管的维护、检修和更换也不方便。
